T20天正电气软件客户端 v10.0官方版
电气设计软件
- 大小 300MB
- 更新时间 2024-06-07
- 类别 CAD制图
- 版本 10.0
- 系统 Win11/Win10/Win8...
软件简介

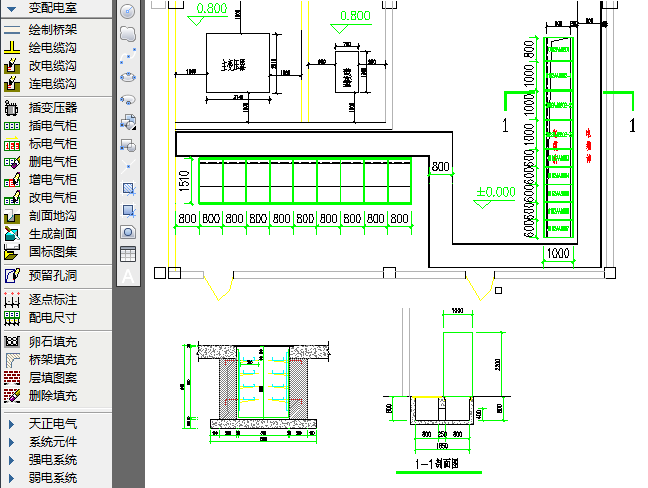

t20天正电气是一款专业的cad制图辅助工具，软件内置了三维防雷、变配电室、三维桥架、支吊架、碰撞检查、电缆敷设、高压短路电流计算等功能。把t20天正电气安装到Auto Cad就能绘制超级强大的电气cad图纸，t20天正电气可有效帮助设计师朋友们在使用auto cad设计的时候进行更好的蓝图构造，制图绘图等。
功能介绍
1、t20天正电气提供绘图功能，使用CAD软件设计图纸
2、软件需要AutoCAD才能启动，作为插件在CAD软件上运行
3、可以轻松设计平面图，可以设计电气安装图纸
4、支持设备添加，一些开关以及变电箱可以添加到软件

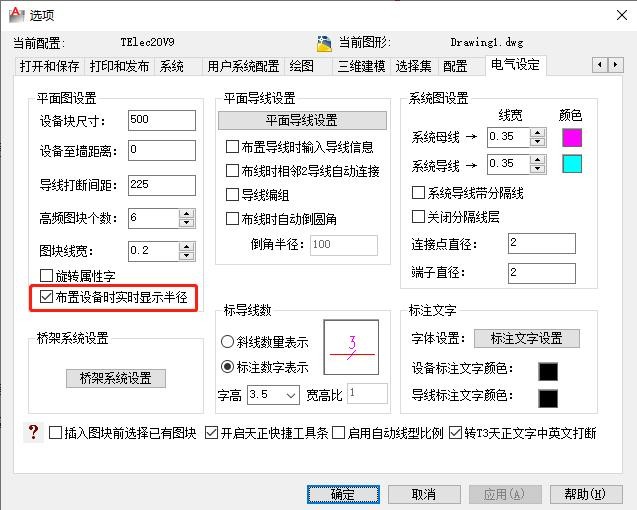

5、支持平面图设置、设备块尺寸:500、设备至墙距离:0
6、支持导线打断间距:225、高频图块个数:6、图块线宽:0.2

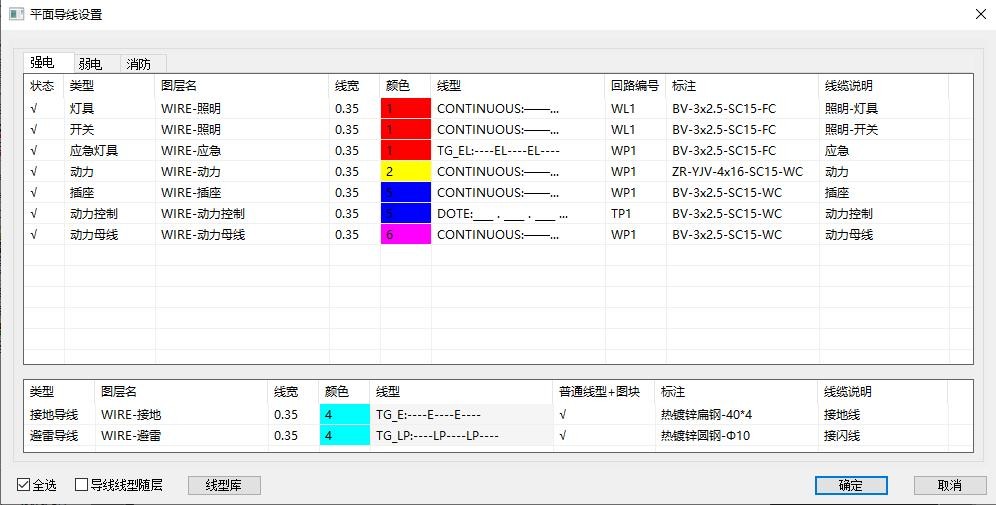

7、支持布置导线时输入导线信息、布线时相邻2导线自动连接、布线时自动倒圆角
8、支持插入图块前选择已有图块、开启天正快捷工具条
9、支持启用自动线型比例，也可以选择转T3天正文字中英文打断
10、支持三维对象：创建三维对象时要使用的视觉样式
11、支持创建三维对象时的刪除控制，仅删除实体的轮廓曲线和路径曲线
安装步骤
1、双击运行在本站下载的官方安装包运行打开
2、仔细阅读安装许可协议，如若同意，请点击【是】
3、点击【浏览】选择安装位置
4、选择程序文件夹，单击【下一步】
5、安装中
6、安装完成!
日志更新
t20天正电气 最新版
1、支持win7、win10 64位AutoCAD2023平台及win11 64位AutoCAD2021-AutoCAD2023平台
2、【导光管】新功能，可用利用系数法计算采光区域在要求照度下需要的导光管数，并进行校验
3、【设备编号】新功能，可批量在某个设备旁边按照编号规则进行标注编号
4、【区域划分】新功能，可创建区域，并配合【平面统计】命令，按区域统计数量
5、【偏移升降】新功能，可实现桥架的局部升降和局部偏移，弯通角度支持手动输入
6、【图层管理】优化，使用全新数据格式，提供新界面，并将电气软件中其他相关标准设置进行融合
7、【设备定义】优化，所有设备类别增加【有效半径】控件
8、【初始设置】优化，增加控件，可在插入设备时实时显示有效半径
9、【过滤选择】优化，勾选【高级】按钮后，增加块属性值、设备名称、导线信息、桥架规格和暖通设备型号 过滤条件
10、【快速连线】优化，增加支持只将选择到的某一个设备的同名设备或多个设备的同名设备与桥架、母线、电缆沟相连的功能;同时增加在桥架、母线、电缆沟之外的设备正交连接的方式
11、【弱电连接】优化，增加只将选择到的某一个弱电设备的同名设备或多个弱电设备的同名设备与桥架相连的功能;同时增加在桥架之外的弱电设备正交连接的方式

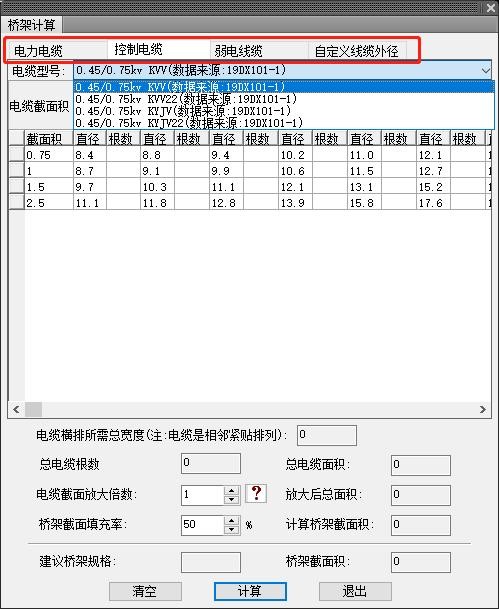

12、【桥架计算】优化，对话框改为非模态，同时支持自定义线缆外径
13、【两点均布】优化，增加支持从起点处开始按间距布置设备
14、【弱电系统】优化，增加广播、电话、通信、电视、楼控系统类别
15、【平面统计】优化，可按不同属性字分开统计，支持区域统计
