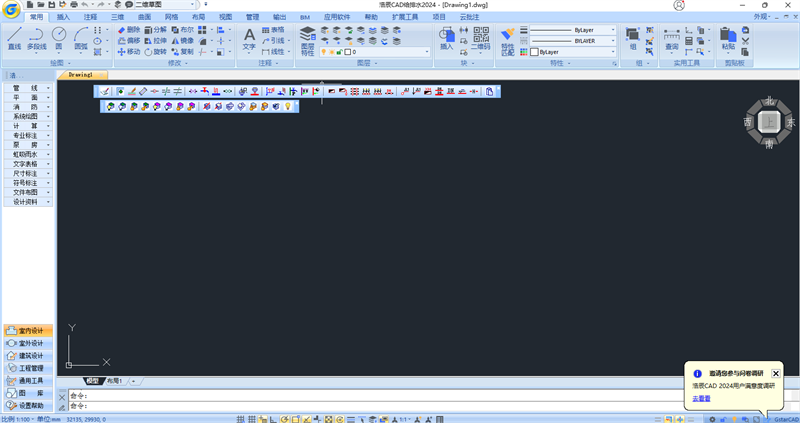

浩辰CAD给排水  v2024官方版

　　浩辰CAD给排水是首款同时支持浩辰CAD和ACAD平台的软件，包括室内设计和室外设计两大功能模块。室内设计可以完成平面图、系统图、原理图的快速绘制，及给排水相关的水力计算功能。室外设计可以快速完成表井管线的布置、编辑和标注，根据平面图自动生成断面图、高程表，计算雨污管网的水力和标高。

　　软件功能：

　　1.二维三维同步

　　具备三维管道、阀门、设备等实体的设计功能，绘制完二维图，自动生成三维效果图。

　　2.系统配置

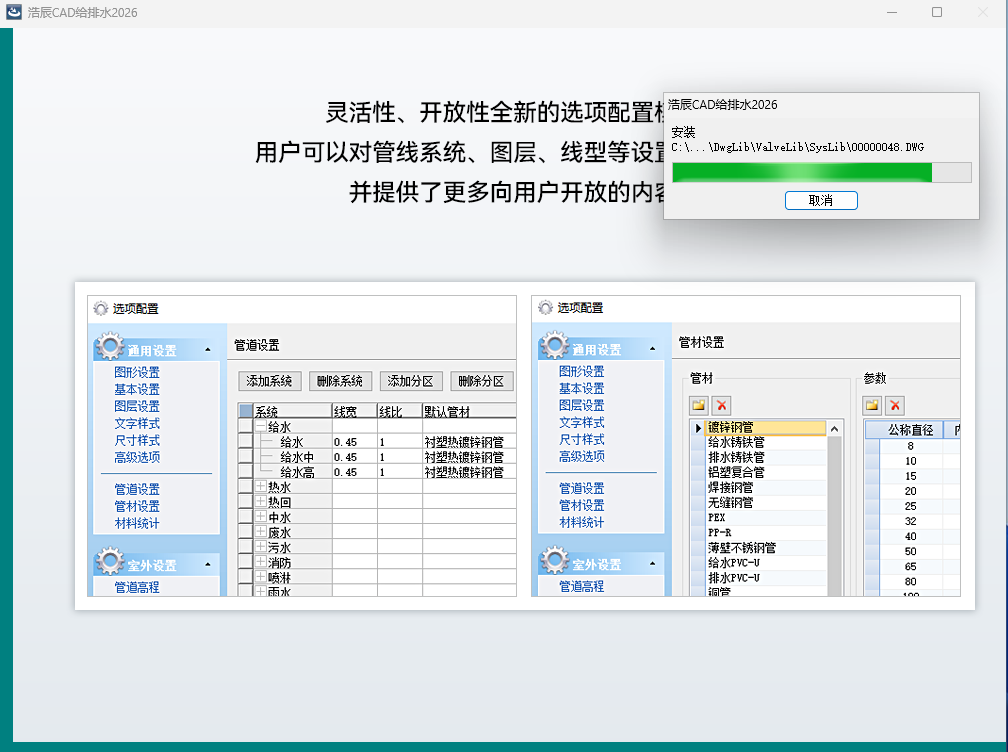

　　用户可对管线系统、图层、线型、材料表等进行配置，也可自定义软件界面和快捷命令，遵守个人的操作习惯。

　　3.洁具连接

　　选择管线和洁具，软件即可实现暗装或者明装连接。管线会自动按照水点高度确定管道标高，在遇到管线要穿越门窗时也可自动绕行。

　　4.系统图原理图

　　根据绘制好的平面图自动生成系统图，或根据参数自动生成原理图，可根据原理图进行相关的计算，并可完成计算书的输出和图中管径的标注。

　　5.喷淋消防

　　喷淋系统提供多种布置方案，包括矩形布置、任意布置等。自动调整喷头间距，不仅符合规范要求，且喷头间距均为整数,令用户图纸更加美观。

　　6.虹吸雨水

　　虹吸雨水模块包含了布雨水斗、管道连接、虹吸雨水计算功能。 能自动完成整个系统的水力计算和计算书的输出。

　　7.室外标高计算

　　提供了室外重力流管线标高计算功能，通过点取管线系统起始井和终止井，即可完成多分支重力流管线的标高计算，而无需每个分支单独计算。

　　8.断面图

　　根据室外管井平面图，自动生成相应的断面图，对于多分支管线可自动生成每一分支的断面图。标注出相交管道的位置、管径和标高。

　　9.海量辅助资料

　　软件收录了各类给排水专业规范和高清图集，共96本;收录了大量的水泵房、水箱、安装节点及设计说明图纸，可供设计人员查看参考。

　　软件特色：

　　软件操作简单易学，与设计规范紧密结合

　　智能的洁具连接 , 系统图、原理图自动绘制

　　二、三维同步生成，管道构建智能匹配和智能联动

　　支持识别现有的主流建筑软件

　　自动生成室外断面图及高程表

　　内置浩辰CAD平台，同时支持AutoCAD平台
